Sector: Infraestructura & Puentes.
Cliente: Dirección Nacional de Vialidad (DNV)
Lugar: Puente sobre Arroyo del Medio, Ruta Nacional N°9, Limite Provincial Buenos Aires – Santa Fe.
Trabajo Realizado: Proyecto Ejecutivo de Andamiaje – Cálculos de refuerzo, repotenciación y trabajos de recomposición estructural y protección en vigas principales.
Tecnologías utilizadas: Se aplicó la Tecnología CARBO, a través de FRP System.
Productos utilizados:
– Malla C Sheet 240/300 (fibra de carbono Unidireccional).
– Malla CTB 240/300 (fibra de carbono Bidireccional).
– Conectores de Aramida AFIX 10.
– Epoxi Mortero Primer.
– Epoxi Mortero BA (pegado de fibra de carbono).
– Inyección Epoxi Bond (sellado de fisuras estructurales).
– PHX-PU5000 (Membrana impermebilizante vertical con resistencia UV).
Ejecución obra: CICSA (Homologado por Phoenix/GP Intech).

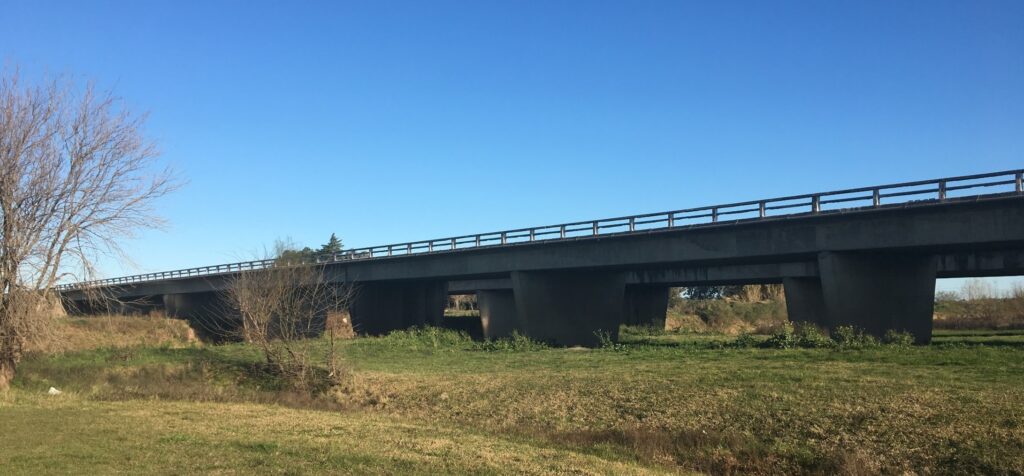

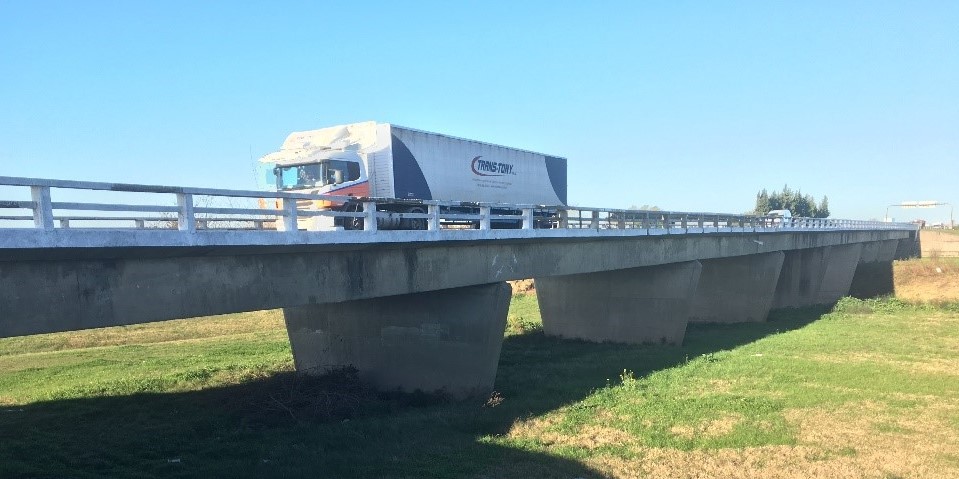

Imágenes de la situción inicial

Dentro de un programa de la Dirección Nacional de Vialidad (DNV) de refuerzo de puentes para la nueva circulación de bitrenes, es que surgió este proyecto de repotenciación del puente de Arroyo del Medio, sobre RN9.

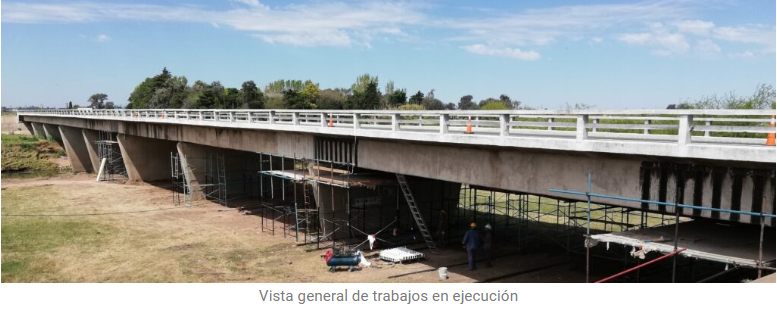

Desarrollo de los trabajos

Trabajos realizados:
– Relevamiento técnico previo
– Cálculo estructural bajo norma italiana DT200/2004

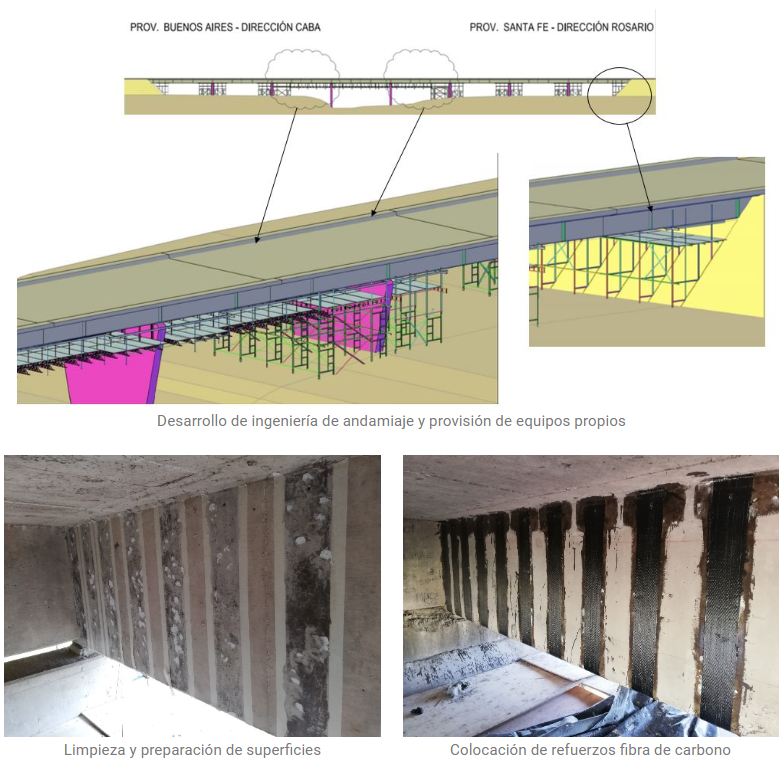

– Desarrollo de Ingeniería de Proyecto
– Limpieza y preparación de superficies
– Colocación de refuerzos FRP
– Colocación de anclajes de aramida y tapas de terminación
– Recubrimiento final impermeable – protección UV

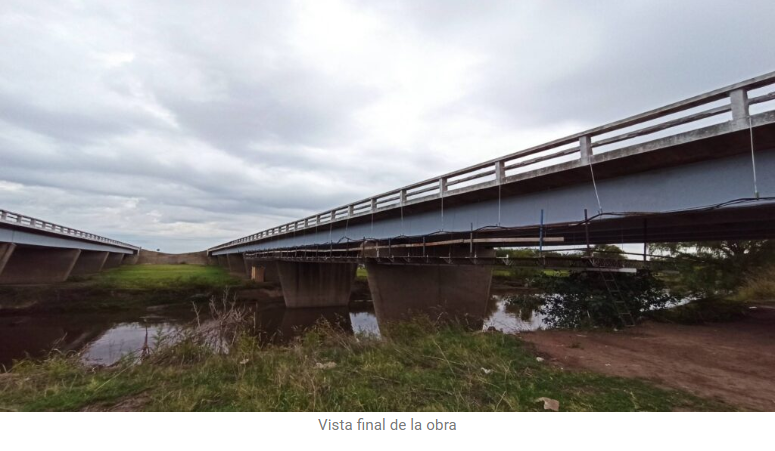

Imágenes de los trabajos finalizados
