Sector: Agroindustria.
Cliente: Planta de acopio de fertilizantes e insumos agrícolas
Supervisión: CICSA Ingeniería
Lugar: Gral Roca, Córdoba, Argentina.
Trabajo Realizado: Tratamiento anticorrosivo con protección UV, a través de sistema de poliurea monocomponente de curado con la humedad, en estructura del depósito de fertilizantes.
Tecnologías utilizadas: Se aplicó la Tecnología MCU Coatings.
Productos utilizados:
MCU MIOZINC – 120 Micrones EPS.
MCU TOPCOAT – 80 Micrones EPS.
Durabilidad del esquema: Mayor a 10 años para el primer mantenimiento.
Ejecución obra: CICSA (Homologado por MCU Coatings).
Año de realización: 2019.

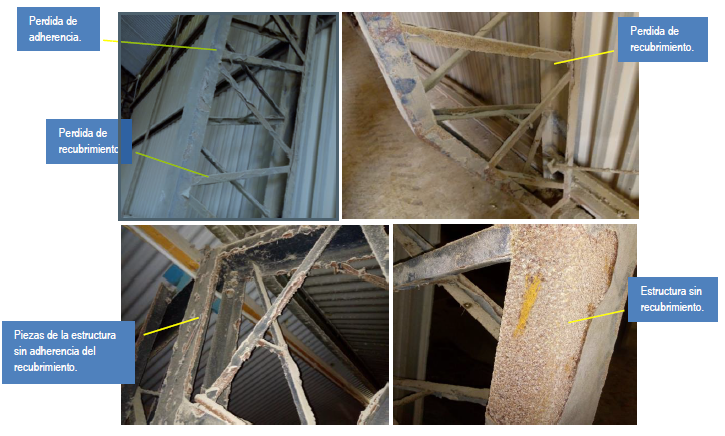

Durante la inspección, se pudo observar en el sector interior del acopio de fertilizantes que las estructuras de perfilería de acero pintado (columnas y vigas reticuladas), presentan un alto grado de deterioro del recubrimiento epoxi-poliuretánico de tipo estándar 75μm a 100 μm EPS, siendo este NO ADECUADO PARA LA ATMOSFERA CORROSIVA EXISTENTE, encontrándose signos de corrosión de GRADO H: es decir que grandes sectores del área oxidada del 50% al 100% de superficie se encuentran cubiertos de corrosión y la pintura existente o sin adherencia. Según “Método de prueba estándar para evaluar el grado de oxidación en superficies de acero pintadas” SSPC-VIS 2 / ASTM D610.
Las condiciones que potencian al ambiente corrosivo son principalmente dadas por estar expuestas a partículas volátiles de fertilizantes de UREA GRANULAR, con características de gran higroscopicidad (alta absorción de humedad), las cuales se depositan en las estructuras reticuladas de acero y partes que las componen, cuyo diseño facilita esta acumulación de sales químicas comunes que incluyen los sulfatos y nitratos, que se disuelven con el agua (humedad), creando un electrolito que va aumentando su eficiencia conforme aumenta la concentración de químicos disueltos.

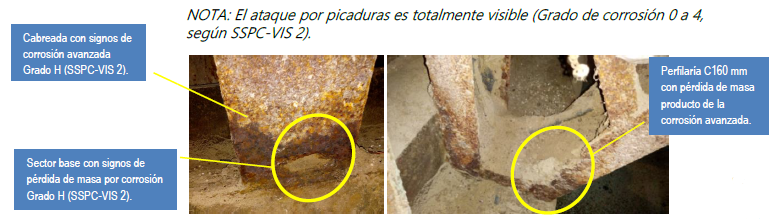

Se pudo detectar que además de la corrosión generalizada hay sectores de la estructura con mayor nivel de afectación, que presentan la pérdida del recubrimiento de protección de forma total y sin adherencia. Con aparición de picaduras, nódulos, pérdida de sección, producto del avanzado grado de corrosión localizada. En las bases de columnas y vigas además de pérdida de sección, hay casos más severos donde se detectó pérdida de masa, lo que compromete la estabilidad estructural.
0. Suministro de sistema anticorrosivo (Poliurea monocomponente MCU). Diseño y provisión de andamios.
1. Trabajos previos y preparación de superficie mediante hidroarenado, tipo: SSPC-SP6.

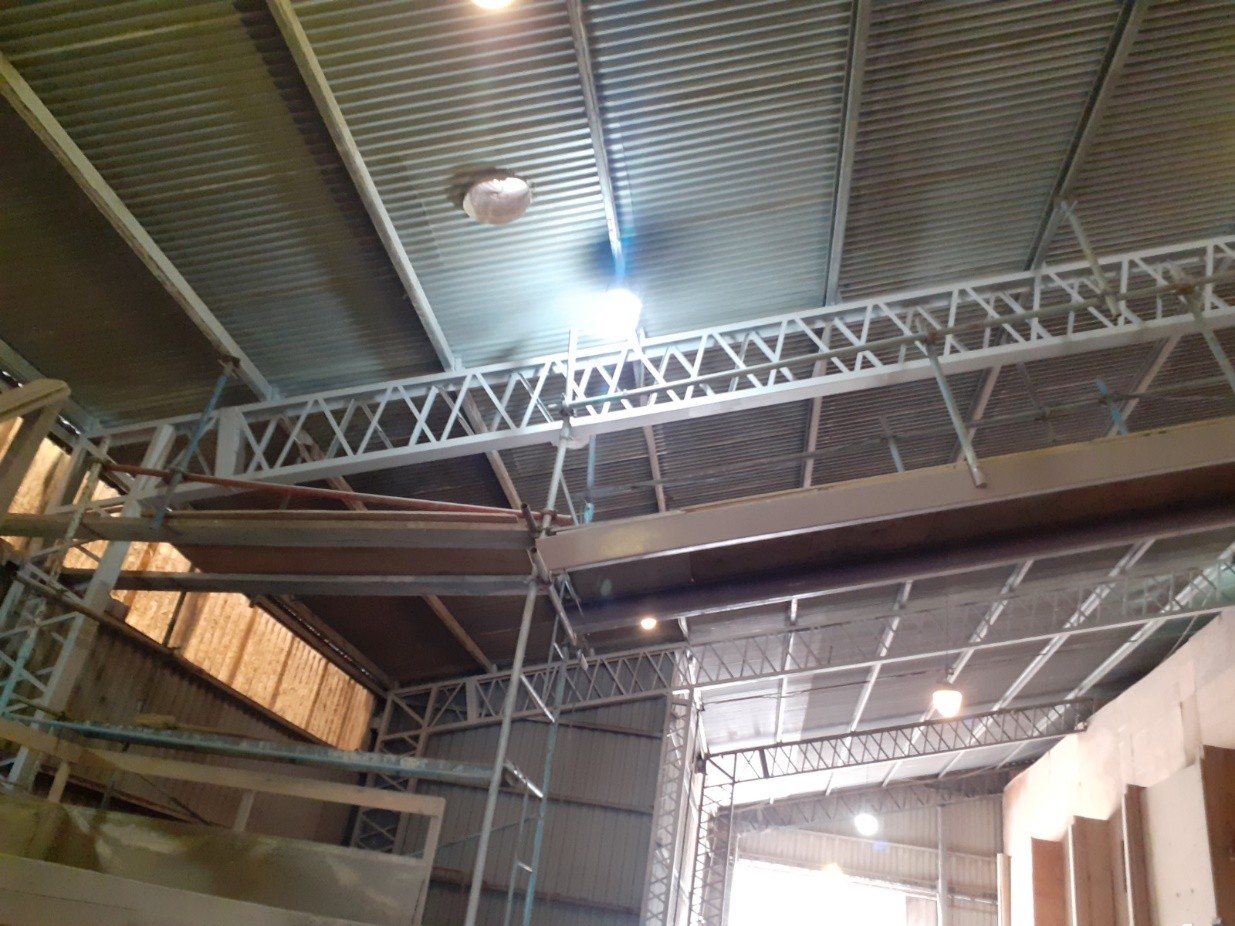

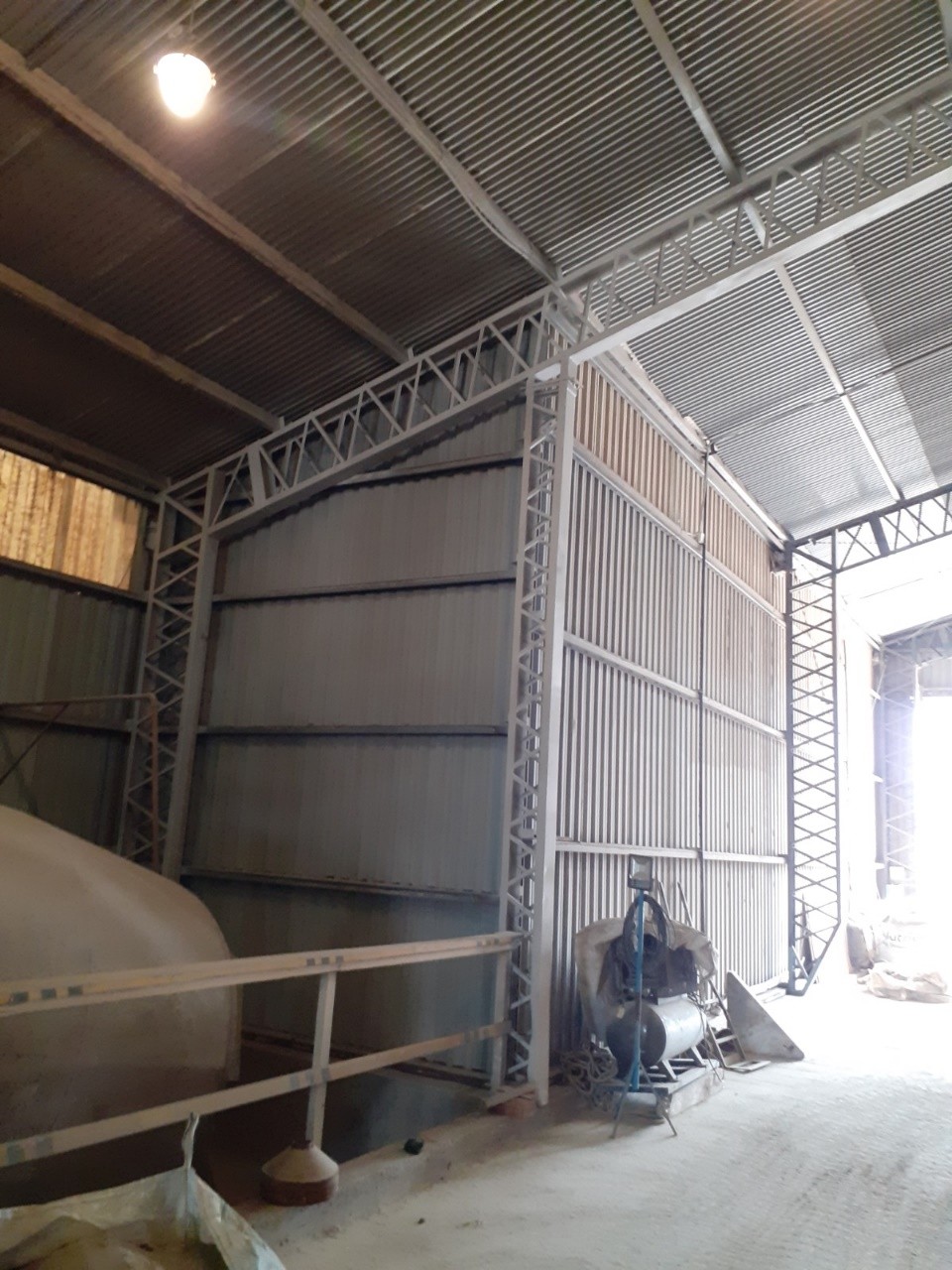

2. Aplicación de sistema de poliurea monocomponente de curado con la humedad MCU, mediante un esquema de 2 capas MCU Miozinc + MCU Topcoat.

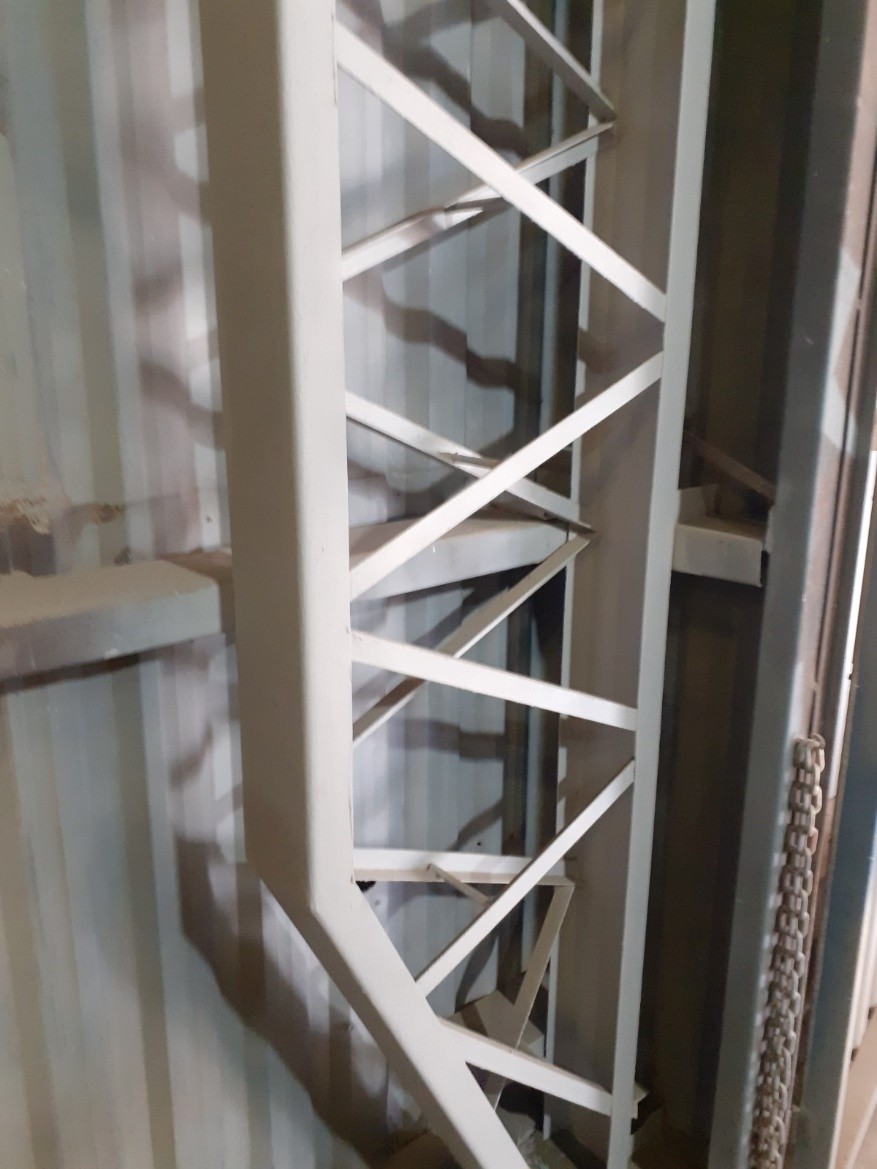

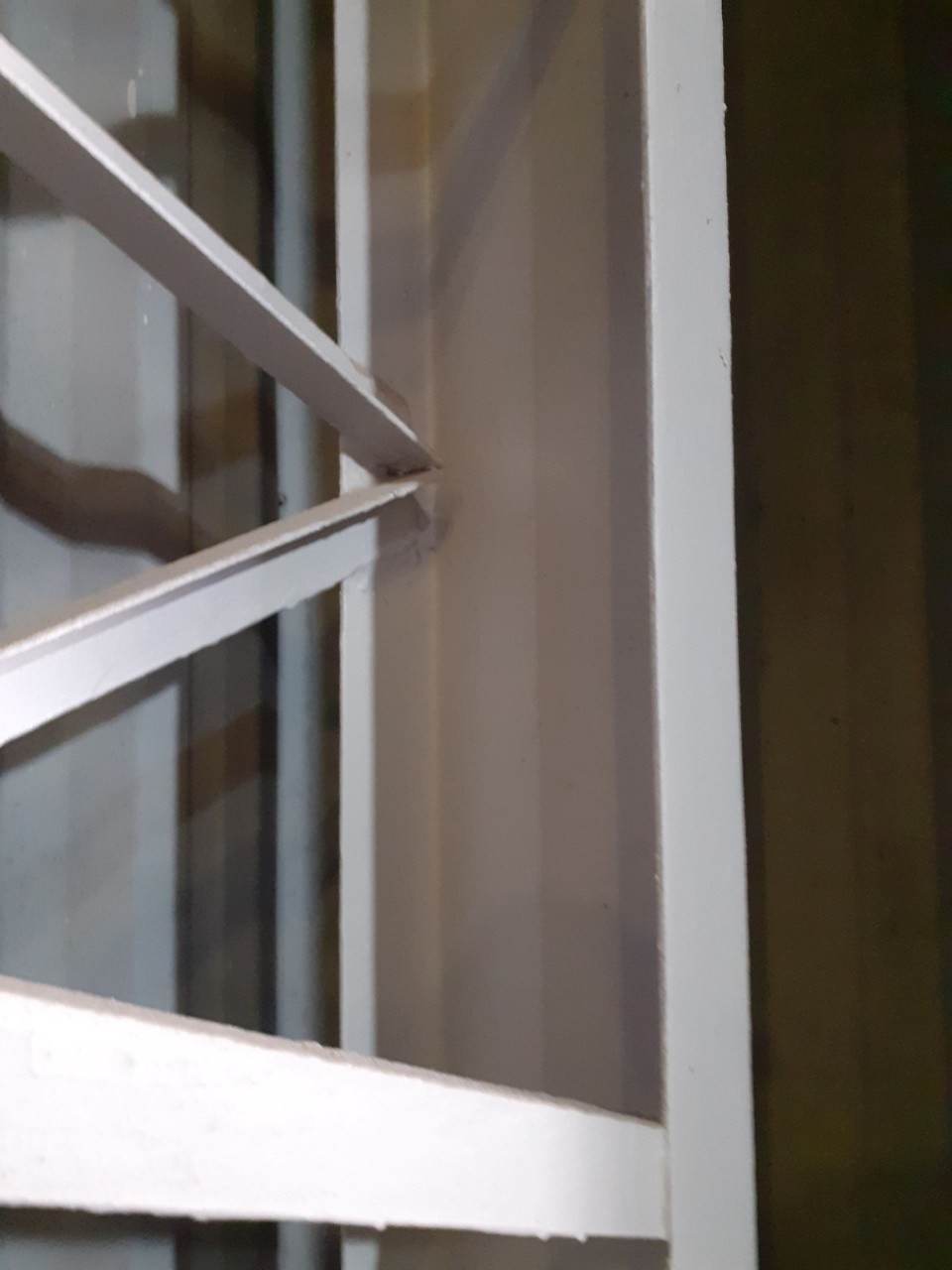

3. Control de calidad e inspección. Retiro de andamios.
